ye-150-b膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上，膜盒压力表可以就地安装并现场指示。
型号
精度等级
测量范围 pa
结构特点
接头螺纹
ye-60
ye-100
ye-1502.5
正压 0--160 250 400
600 1000 1600 2500
4000 6000
10000 16000 25000
40000
负压 -160-0 同正压
正负压 -80--80 -120--120
-200--200 -300--300
-500--500 -800--800
-1200--1200 -2000--2000
-3000--3000 -5000--5000
-8000--8000 12000--12000
(0-8000 -8000--0-20000-20000 限微压表用 )径向
m14×1.5
m20×1.5ye-60zt
ye-100zt
ye-150zt轴向带前边
m14×1.5
m20×1.5yej-101
yej-111
yej-121矩形
外向尺寸
80×160×200mm
80×160×200mm■ 结构原理
由测量系统(包括接头，波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。ye-100外形尺寸
ye-150外形尺寸
ye-100b、150b系列不锈钢
不锈钢可测量有一定腐蚀性的气体或液体的微小压力。仪表的外壳及导压系统采用1cr18ni9不锈钢材料。
主要技术参数： 型 号 结构形式 测量上限 kpa 精确度 % ye-100-b
ye-100z-b径向无边
轴向无边4；6；10；16；25；40；60；-4-0；-6-0；-10-0；-16-0；-25-0；-40-0；-2-2；-3-3；-5-5；-8-8；-12-12；-20-20；-30-30 ±2.5
（±1.6）ye-150-b 径向无边 不锈钢使用环境条件：-25～55℃，相对湿度不大于80% 。
不锈钢抗工作环境振动：v.h.3级

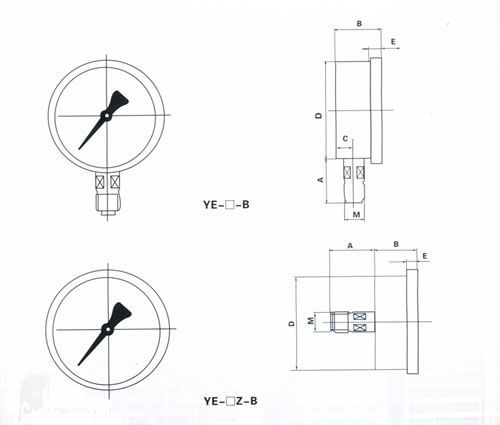

型 号 外型尺寸 mm a b c d e m ye-100-b 43 45 16.5 98 10 20×1.5 ye-100z-b 41.5 45 / 98 10 20×1.5 返回列表上一篇 : y100-ml隔膜压力表
