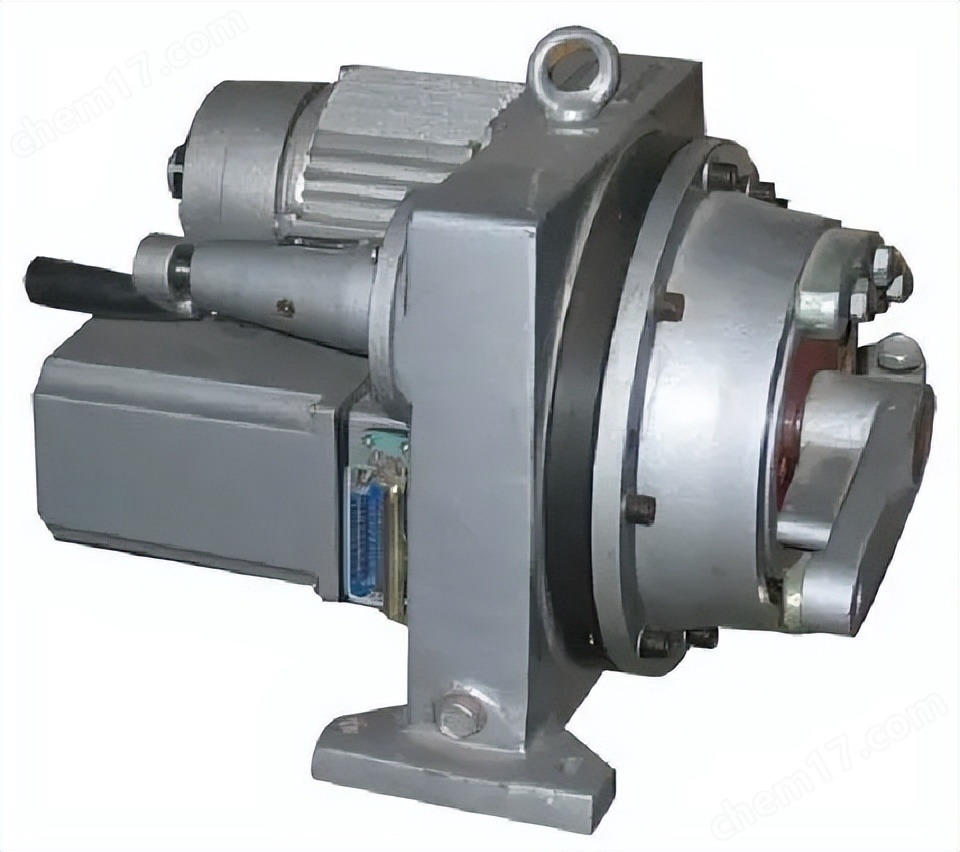

应用领域 电子/电池 一、上海仪表十一厂执行机构产品概述：可与ⅲ型仪表配套使用，也可与组装仪表、ta仪表配用，它以电源为动力，接受统一的标准信号d.c. 4～20ma,将此变成与输入信号相对应的转角位移可用于发电厂、钢铁厂、代工、轻工等工业部门的调节系统中。
仪表具有连续调节、手动遥控、就地手操三种控制方式。
使用zkj型角行程电动执行机构的自动调节系统，配用dfd－1000型电动操作器，可实现调节系统手动：自动无扰动切换。其特点：
位置发送器具有恒流输出特性，输出电流为d.c.4～20ma。能承受较频繁起停。
伺服电动机制动器部分的弹怕支承受用真空时效处理，平均使用寿命可达两年。
电动执行机构采用密封结构，可用于水溅场合。
二、上海仪表十一厂执行机构产品参数：
输入信号：d.c.4～20ma
输入电阻：250ω（或200ω）
输出轴转角范围：0～900
输入通道：3个隔离通道
环境使用条件
环境温度：伺服放大器：5～45℃
执行机构：－10～55℃
相对湿度：伺服放大器：≤85%
执行机构：≤95%
三、上海仪表十一厂执行机构型号与规格
型号规格
输出轴转矩n.m
输出轴每转时间s
执行机构重量kg
消耗功率
w
供电电源vac
zkj-210c
100
100±20％
31
20
单相220
zkj-310c
250
48
30
zkj-410c
600
86
70
zkj-510c
1600
145
180
zkj-610c
4000
80
175
350
三相380
zkj-710c
6000
100,160
450
800
三相380
zkj型角行程电动执行机构ⅲ型型号、规格
型号规格
出轴力矩
n.m输出轴每转时间
（s）消耗功率
w重量
kgzkj-210c-x
100
100±20
20
31
zkj-310c-x
250
30
48
zkj-410c-x
600
70
86
zkj-510c-x
1600
180
145
zkj-710c-x
6000
1000
390
上海仪表十一厂角行程电动执行机构是一种广泛应用于工业控制及自动化领域的高精度动力驱动装置。其通过电动机驱动死点角旋转，实现阀门、闸板、蝶阀等控制元件的开关和调节。在使用过程中，如何正确调整角行程电动执行机构的参数，以确保其运行稳定、使用寿命长、性能优良，是各个领域使用者必须要掌握的技能。本篇文章将详细介绍角行程电动执行机构的调节方法和注意事项。一、概述角行程电动执行机构是一种可调动角度的电动机驱动器，广泛应用于阀门、闸板、蝶阀等控制元件的开关和调节。其特点是具有高扭矩、高精度、方便调节等优点，可以根据不同的控制要求进行精准的调节和控制。二、调节方法机构安装：在进行角行程电动执行机构调节前，需要*行机构的安装。安装时要求机构与阀门或控制元件的直线对准，并且与其保持水平。同时需要保证机构的重心处于机构的中心线上，以避免不必要的负载和振动。回零位置的设置：回零位置是指电动执行机构在断电或其他异常情况下能够自动运行到的角度位置。把机构的行程手轮转到开度最小的位置，然后按照要求进行零位调整即可。限位开关设置：限位开关是机构防止过行程的安全控制装置。其工作原理是在设定的行程范围内，通过传感器检测位置信息并控制机构正反转，从而保证机构仅在设定的行程范围内运行。具体方法包括设定开关位置、安装传感器、连接导线等步骤。动作时间的设置：动作时间是指机构从零位到最大开度或关度所需的时间。根据实际使用要求可以设置快慢两种运行速度，并通过调整机构内部的传动装置和电气控制装置来进行相应的调节。控制信号的设置：控制信号是指将控制信号转为电气信号，并将其送至电动机驱动器，使其开始正、反转及停止的过程。常见的控制信号有模拟信号和数字信号。其中模拟信号的调节方法包括改变电压、电流、频率等方面进行调整；数字控制信号则需要根据实际需要设置参数，如开关状态、时序、数据传输方式等。机构性能的调整：机构性能是指电动执行机构在实际使用过程中所表现出的性能特点，如精度、速度、负载能力等。在调整机构性能之前，需要对机构进行全面的检查和测试，并根据实际工作需求进行相应的调整和优化，以达到预期的效果。三、结语角行程电动执行机构作为一种高精度、高效率的电动驱动装置，其正确调节方法和注意事项对于确保其运行稳定、使用寿命长、性能优良至关重要。在使用过程中，需要根据实际需求选择合适的调节方法和参数，并坚持按照操作流程进行调节。只有通过严格的操作流程和科学的调节方法，才能确保角行程电动执行机构的性能达到最优状态，为工业生产提供更好的支撑。返回列表上一篇 : ggd-28称量显示器
