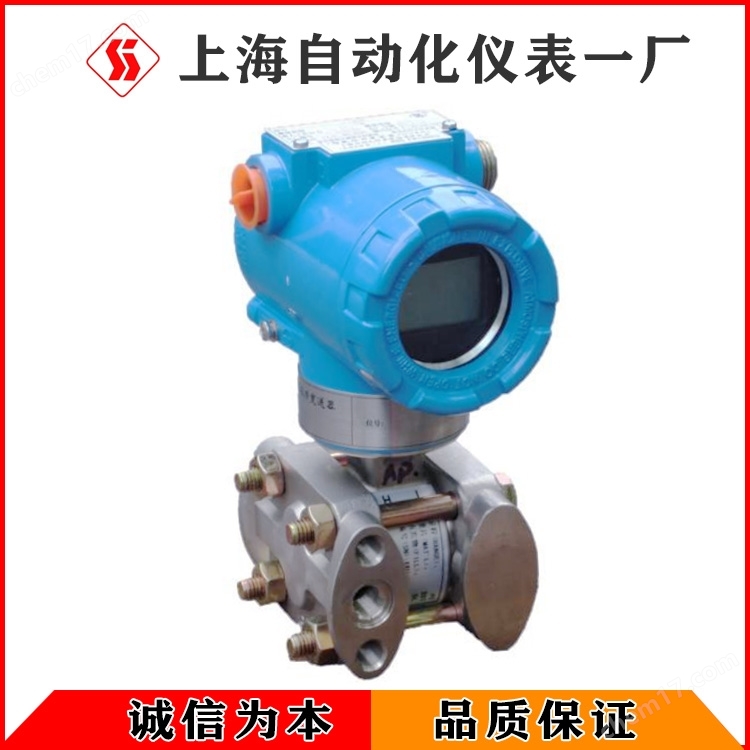

 上自仪一厂3151gp系列压力变送器产品介绍

3151gp系列压力变送器作为一种高精度智能型的现场差压参数的检测仪表，用来测量各种介质在液体，气体和蒸汽状态下 的差压、压力，液位的参数，并将被测的差压参数转换成4-20ma标准电信号输出，同时采用hart协议，具有与手操器或上位机进行通讯的功能，变送器具 有输出参数组态功能，能适应不同用户的需要。它可以精确地测量差压、液位、真空度和比重。

变送器具有防尘结构，安装、使用和调校都方便简单。接线端子和电子线路板放置在变送器上部的密封电气腔室内，且彼此相互隔离开。所以现场接线 时，放大器仍在密封状态下工作。变送器具有反极性保护措施，防止由于电源接反而损坏变送器。工作时的容积变化量小于0.16毫升，可防止被测介质液柱过大 变化，因而可不需为补偿容积变化量而增置冷凝器或液位筒。变送器与被测介质接触部分的零部件，选用316l不锈钢材料。采用表面贴装的电子元件和插拔式设 计制造的印制电路板，使故障少，维护方便，通用性强，减少了备品备件，降低了维修成本。

上自仪一厂3151gp系列压力变送器 产品特点

1、完整的测量范围：0-0.15kpa～42mpa, 多种选择、应用灵活，可以满足绝大部分用户的需求。

2、结构小巧、坚固、抗振。一体化接线盒和本机零点和量程调整和lcd显示组态按钮，使安装、校验和运行简化。

3、在变送器壳体上设计了非接触式就地零点、量程调整和lcd液晶显示参数组态按钮，便于现场调整零点和量程及设置所需的现场显示参数。

4、采用固体、插接式印制线路板、模块化结构，有助于故障检修及减少备件库存示参数。

5、阻尼可调，提高了用户的可选择性。

6、智能电路，方便用户操作。

7、具有独立抗电磁干扰电路和软件抗干扰设计，提高了产品的可靠性。

8、内部具有测量温度参数传感器，提高了变送器环境温度影响补偿性能，由于该传感器与被测介质直接接触，所以同时可获得与传感器所接触的介质的温度信息。

9、变送器配置的现场数字显示表可以直接显示测量压力值、输出模拟电流值、被测压力对应设定量程的百分比值、传感器本体与其被接触介质的温度值。

10、变送器提高了故障恢复能力，大大减少了变送器维护工作量。

11、lcd液晶显示表采用多参数循环显示方式工作。

12、具有hart协议远程通讯功能，在实现压力测量的同时，增加了传感器本体与被接触介质的温度检测功能，为用户提供了更多的现场工况信息，有利于用户提高过程控制的效果。

13、具有全金属密封的差动电容压力传感器的δ室结构创新设计，使差压（压力）和温度测量实现了重大改进和良好的稳定性。

性能和特性：

3151 系列智能变送器可准确测量流量液位、表压、绝压、真空度和比重。具有全金属密封的差动电容压力传感器的δ 室结构创新设计，使差压（压力）和温度测量实现了重大改进和良好的稳定性。

小巧的设计，一体化接线盒和本机零点和量程调整和 lcd 显示组态按钮，使安装、校验和运行简化。

外壳具有通用符合 ip67 标准防护型及隔爆型两种可供选择。电路板与接线分离成为两个室结构。大多数型号，都可提供腐蚀性场合所用的 316l sst 或钽，哈氏合金 c 等防腐性

材料。模块化结构和插拔式线路板有助于故障检修及减少备件库存。

结构与原理

3151变送器由传感器和电子线路板两部分组成，传感器部分包括：敏感元件、直接数字电容电路、温度传感器和特征化eeprom等组成；电子 线路板部分包括：微处理器、数/模信号转换器、数字通信和存储器eeprom等几部分组成，完成压力信号到4-20madc的转换。

主要参数

1、测量参数类型：差压、表压、绝对压力任意选择一种

2、测 量范 围 ：

差压： 0-0.05kpa~7 mpa (按不同的量程段选择传感器)

表压: 0-0.15kpa~42 mpa (按不同的量程段选择传感器)

绝压: 0-40kpa~7 mpa (按不同的量程段选择传感器)

3、与传感器接触的介质温度范围: -40 ~ 85℃

4、显示参数：测量压力值；输出模拟电流值；被测压力对应设定量程的百分比值；传感器本体与其接触介质的温度值。

5、输出信 号 ：

1）4~20 ma dc 压力参数模拟信号与压力、温度数字信号，使用 hart 协议。

2）压力、温度、百分比量程全数字信号，使用epa、ff、或profibus-pa现场总线协议。

6、主要组态功能：零点迁移、量程、工程量单位、阻尼时间、超限报警、输出 4~20 ma 电流标定、写数据保护、输出函数、出厂数据恢复。

7、防爆等级： ex dⅱct6 gb、dip a20 t a ,t6 (隔 爆型)

ex ia ⅱct4/t5/t6 ga、ex iad 20 t4/t5/t6(本质安全型 )

8、外壳防护等 级： ip67

3151 系列智能压力变送器可调量程范围、推荐使用量程范围、量程上限、基本误差

见下表

选型编码表
