上海仪表六厂温度巡检仪主要性能特征
· 精度为±0.5％fs±ldig。· 采用专用芯片制成，智能化程度高。· 1～6路可任意选择，手/自动巡检可切换。· 每一路均可任意设置上、下限，并有4路提醒触点输出。· 产品特点体积小安装结构可靠。● 温度巡检仪 输入形式热电偶b：0～1800℃ s：0～1600℃k：0～1300℃e：0～800℃t：0～400℃j：0～1000℃ea：：0～800℃n：0～1300℃热电阻ptl00：-199.9～6000ccul00：-50～150℃cu50：-50～150℃ba1：-199.9～600℃ba2：-199.9～600℃直流电压0～20mv，0～100mv，0～5v，1～5v自流电流0~20mv，0~100mv，0~5v，1~5v其他：远传压力表0～400ω，频率0.01～10000hz注：直流电流、直流电压、远程压力表其测量范围可随意编程。● 输出形式报警该仪表有四组触点输出可作以下三种模式进行工作·统一提醒：16点上、下限提醒点统一设上、下限提醒、二路继电器输出。· 1～16路提醒点(上、下限)可分别设置不同的值，只要有一路超限(上限或下限)、二路继电器就会有相应的输出。· 4路巡检提醒加l2路巡检显示：前四路可各自单独使用一组继电器用作提醒或控制，其余12路作巡回检测用。注：其中一、二种模式可增加二路即时提醒，用户可视需要加以使用。继电器触点容量为3a、200v ac。● 温度巡检仪供电电源220v±10％ac 50hz±5％□ 温度巡检仪型号表示x m d – 1 6 □ / □ □ □x m d 规格 内容 - 16 巡检路数（1～16路） a 160×80mm横式 h 80×160mm竖式 f 96×96mm 外形尺寸 / 0 无 1 上、下限统一报警，上下限继电器j1、2输出 2 上、下限独立报警，上下限继电器j1、2输出 3 *4路巡检报警j1～j4继电器输出、12路巡检显示 报警方式 1 热电偶 2 热电阻 3 其它 5 电流信号 7 电压信号 输入形式 设计序号 x m d - 16 □ / □ □ □ 注：打*号的仅限a、h型外形尺寸。□ 温度巡检仪接线端子图

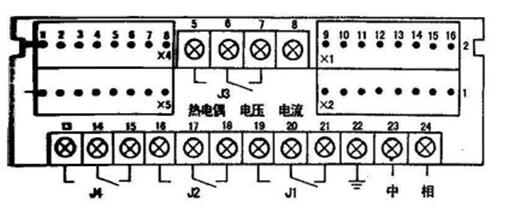

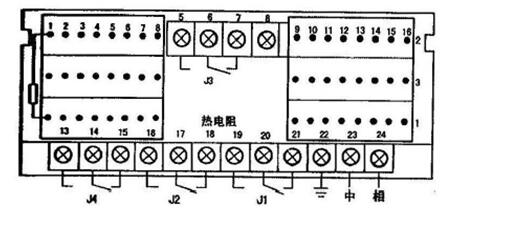

x m d -16a/h

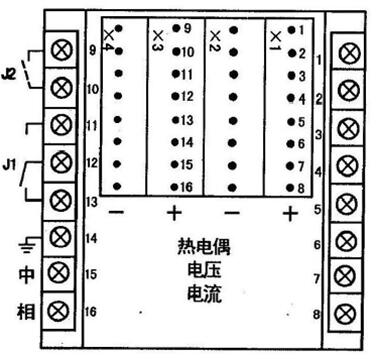

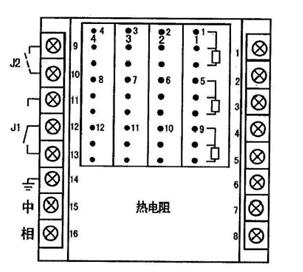

x m d -16 f

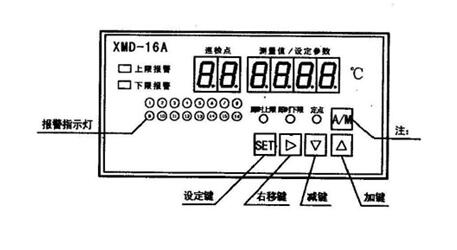

□ 温度巡检仪 面板显示功能

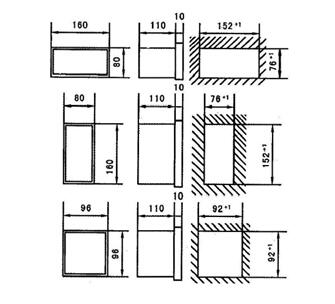

注：a/m键在设定状态按该键则设定程序倒退一步与set键同时按下，则中途退出设定□ 温度巡检仪外形和开孔尺寸 单位：mm
